Yleinen ohje

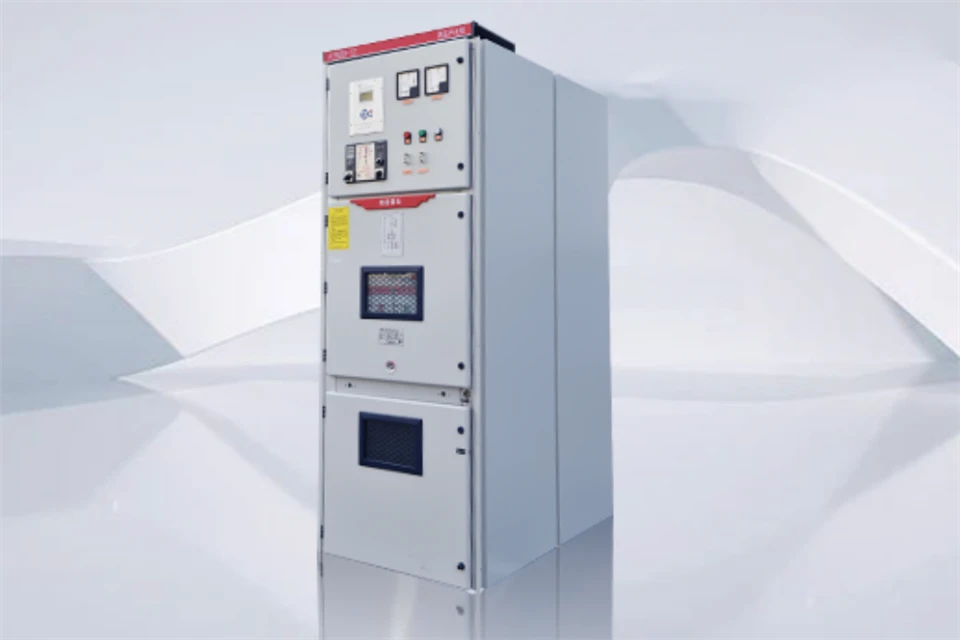

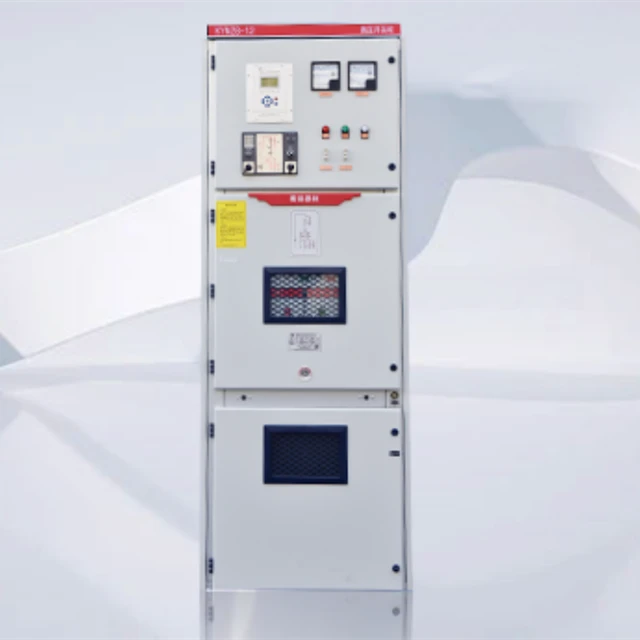

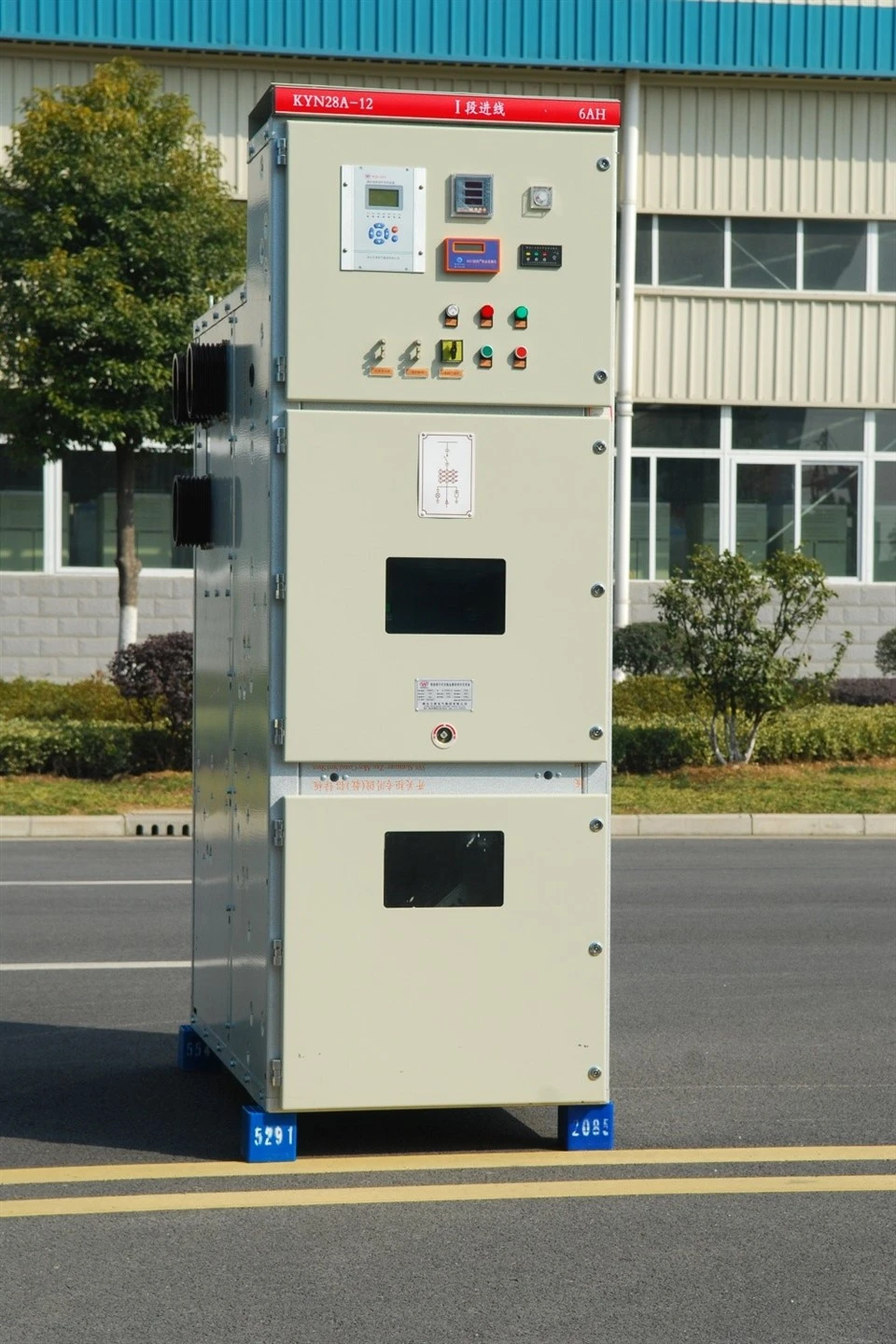

Olemme KYN28- 12 lv- ja mv-paneelien valmistaja, valmistamme KYN28- 12 lv- ja mv-paneeleja. Se soveltuu kolmivaiheiseen AC 50HZ, 3 .6~ 12kV tehojärjestelmään, sitä käytetään sähköenergian vastaanottamiseen ja jakamiseen sekä ohjaamiseen, suojaamaan piiriä valvovaa.
Normaali toimintakunto:
Ympäristön lämpötila: korkein lämpötila +40 astetta,
minimilämpötila -15 astetta.
Kosteustila: päivittäinen keskimääräinen suhteellinen kosteus: alle tai yhtä suuri kuin 95 %, päivittäinen keskimääräinen höyrynpaine ei saa ylittää 2,2 kPa; Kuukauden keskimääräinen suhteellinen kosteus: Alle tai yhtä suuri kuin 90 % Kuukauden keskimääräinen höyrynpaine ei saa ylittää 1,8 kPa.
Korkeus: Alle 1000 m.
Maanjäristyksen voimakkuus: Alle 8 astetta.
Tärkeimmät tekniset parametrit
|
Ei. |
Nimi |
Yksikkö |
Data |
|
|
1 |
Nimellisjännite |
KV |
3,6,10 |
|
|
2 |
Nimellisvirta |
A |
630,1000,1250,1600, 2000,2500,3150,500 |
|
|
3 |
Nimellistaajuus |
Hz |
50 |
|
|
4 |
Nimellinen lyhyt{0}}aikaa kestävä jännite |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Nimellishuippukestävä jännite |
kA |
50, 63, 80, 100 |
|
|
6 |
Nimellistehotaajuutta sietävä jännite |
Inter-polaarinen /polaarinen maahan |
kV |
42/1min |
|
Inter-murtuma |
kV |
48/1min |
||
|
7 |
Nimellisiskunkestävä jännite |
Inter-polaarinen /polaarinen maahan |
kV |
75 |
|
Inter-murtuma |
kV |
85 |
||
|
8 |
Oikosulun arvioitu kestoaika- |
s |
4 |
|
|
9 |
Suojausaste |
Shell IP4X, intervallihuone IP2X |
||
Rakenteen ominaisuudet
- Se voi koota kotitekoisia VS1-sarjan tai maahantuotuja VD4-sarjan tyhjiökatkaisijoita, joilla on laaja soveltuvuus, korkea luotettavuus, huoltovapaa pitkiä vuosia.
- Käsikärrylle perustetaan käyttö- ja testausasennot ja molemmat paikat on varustettu turvallisella ja luotettavalla paikannuslaitteella ja näyttölaitteella.
- Fandcart kuljetetaan erikoiskäyttöisellä kuormaimella, joka on helppo ja joustava käyttää.
- Kaapelihuoneeseen voidaan asentaa jopa 9 yksijohtimista-kaapelia.
- Erittäin luotettava lukituslaite täyttää täysin "viiden eston" vaatimukset.
- Jokaisessa korkeajännitehuoneessa on paineenalennuskanava henkilökohtaisen turvallisuuden takaamiseksi.
- Etuoveen asennetaan havaintoikkuna, jonka avulla voidaan tarkistaa huoneen sisällä olevien komponenttien toimintakunto.
