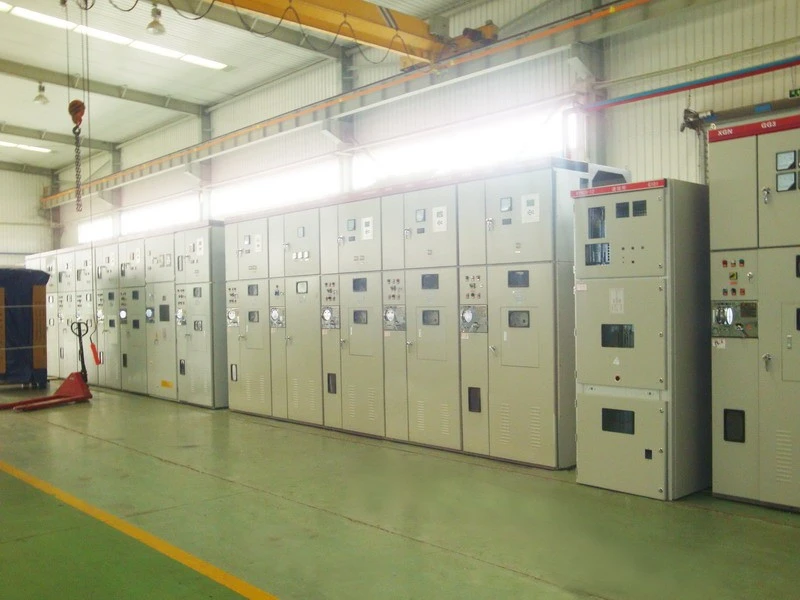

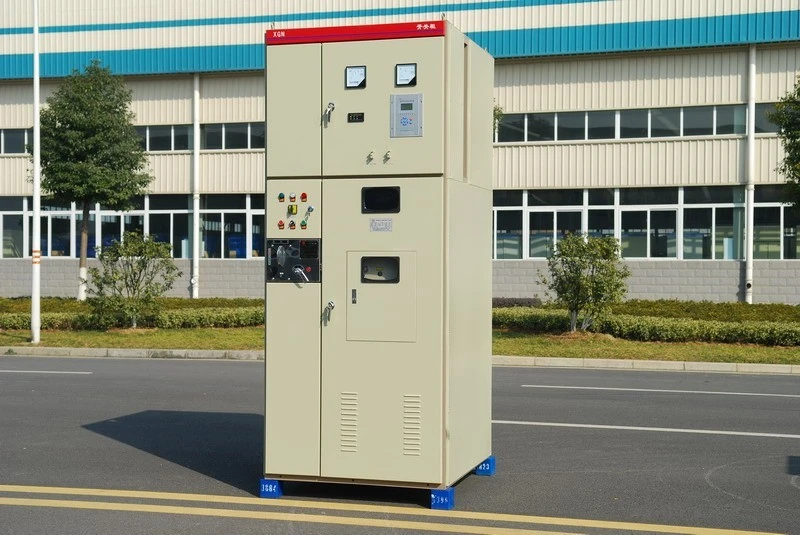

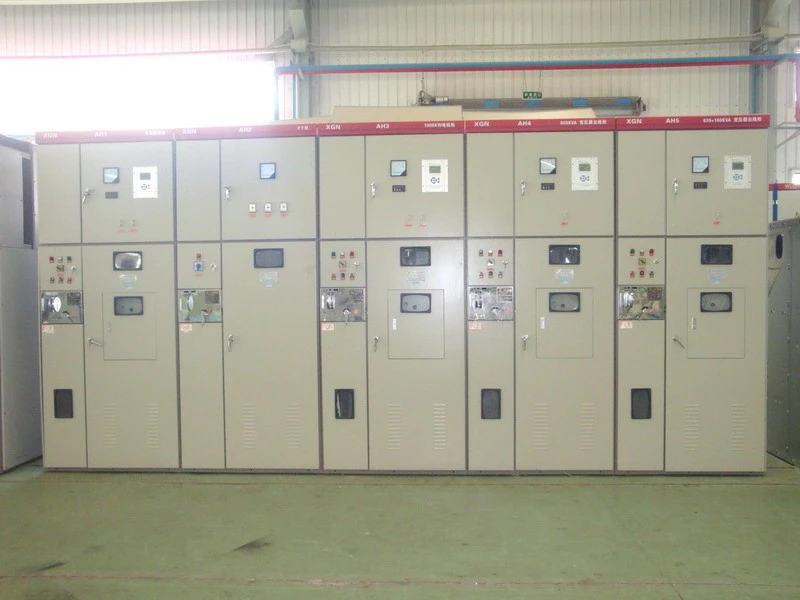

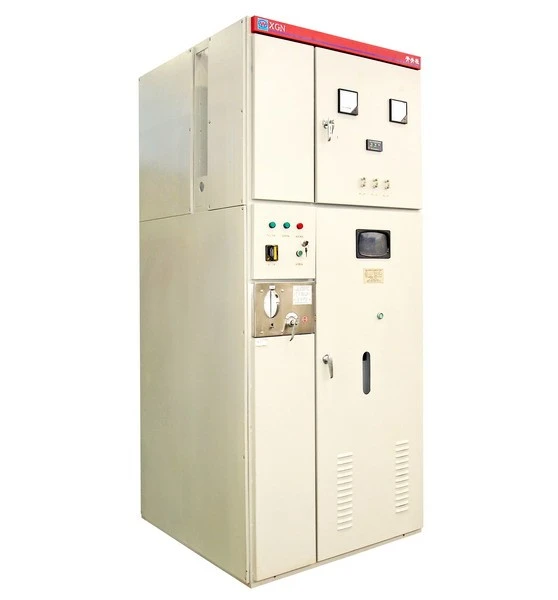

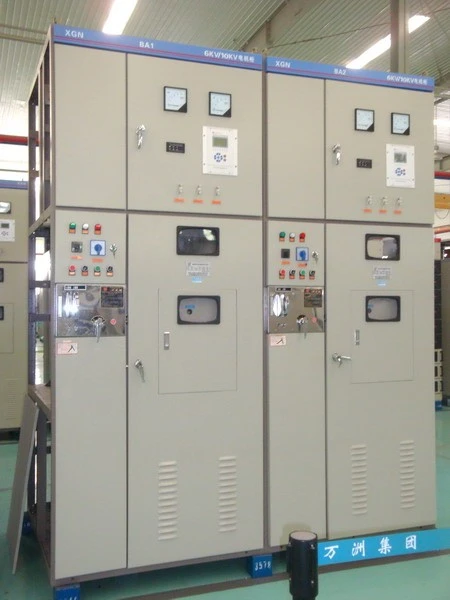

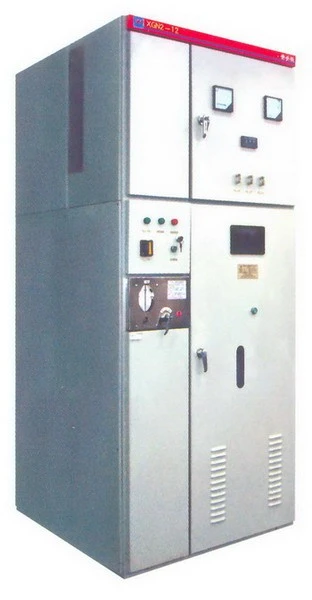

XGN2-kotelo-tyylinen kiinteä metalli-suljettu keskijännitekenno
Yleistys
XGN2-10 case--tyyppistä kiinteää metallia-suljettua keskijännitekojeistoa- käytetään ensisijaisesti 3-vaiheisen vaihtovirran vastaanottamiseen ja jakamiseen 3,6 kV, 7,2 kV tai 12 kV taajuudella 50 Hz sisäjärjestelmissä. Se soveltuu erityisen hyvin toistuvaa käyttöä vaativiin sovelluksiin. Kojeisto on kansallisen GB3906 ja kansainvälisen IEC298 standardin mukainen, ja se on varustettu kattavalla "viiden estojärjestelmän" lukitusjärjestelmällä.
Pääkatkaisija käyttää ZN28A-12-osiotyyppistä tyhjiökatkaisijaa, joka on varustettu CD10-sähkömagneettisilla tai CT8/CT19A(B)-jousitoimisilla. Vaihtoehtoisesti se voidaan varustaa integroidulla tyhjökatkaisijalla ZN28-12 (jossa on CD17 sähkömagneettinen tai CT17/CT19 jousikäyttömekanismi) tai ZN63-12 (VS1) tyhjökatkaisija.
Erotuskytkin käyttää pyörivää GN30-10-tyyppistä tai suurvirtaerotuskytkintä GN22-10, mikä varmistaa luotettavan toiminnan ja vahvan sopeutuvuuden erilaisiin virranjakelukokoonpanoihin.
Käyttöehdot
Ympäristön lämpötila: -25 asteesta +40 asteeseen
Suhteellinen kosteus: päivittäinen keskiarvo Alle tai yhtä suuri kuin 95 % kuukausittainen keskiarvo Alle tai yhtä suuri kuin 90 %
Korkeus merenpinnan yläpuolella: Alle tai yhtä suuri kuin 1000 m
Ei tulipalo-, räjähdysvaaraa, vakavaa saastumista, kemiallista eroosiota tai voimakasta maanjäristystä.
Maanjäristyksen magnitudi pienempi tai yhtä suuri kuin 8
Tärkeimmät tekniset parametrit
Kojeiston tärkeimmät tekniset parametrit (taulukko 1)
|
Ei. |
Nimi |
Yksikkö |
Data |
|||
|
1 |
Nimellisjännite |
KV |
3,6,10 |
|||
|
2 |
Nimellisvirta |
A |
630,1000,1250,1600, 2000,2500,3150 |
|||
|
3 |
Nimellistaajuus |
Hz |
50 |
|||
|
4 |
Nimellisoikosulkuvirta-(kelvollinen arvo) |
kA |
20, 25 |
31.5 |
40 |
|
|
5 |
Nimellinen kypsä vakaa virta (huippuarvo) |
kA |
20, 25 |
31.5 |
40 |
|
|
6 |
Nimellinen dynaaminen vakaa virta (huippuarvo) |
kA |
40 |
80 |
100 |
|
|
7 |
Nimellistehotaajuutta sietävä jännite |
Inter-polaarinen /polaarinen maahan |
kV |
42 |
||
|
Inter-murtuma |
kV |
48 |
||||
|
8 |
Nimellinen salamaniskunsietojännite |
Inter-polaarinen /polaarinen maahan |
kV |
75 |
||
|
Inter-murtuma |
kV |
85 |
||||
|
9 |
Nimellinen lämpöaika |
s |
4 |
|||
|
10 |
Suojausaste |
1P2X |
||||
|
11 |
Ulkoreunan mitat |
mm |
1100*1200*2650 (katso huomautus) |
|||
Huomautus:suurvirtakaapin mitat: 1200 * 1200 * 2650 (ohituskiskokaapin ääriviivamitta 1100 (1200 * 1900 * 2650 (nimellisvirta yli 2000 A, leveys 1200))
Tyhjiökatkaisijoiden tärkeimmät parametrit (taulukko2)
|
Ei. |
Nimi |
Yksikkö |
Data |
|
1 |
Nimellisjännite |
kV |
12 |
|
2 |
Nimellisvirta |
A |
630,1000,1250,2500,3150 |
|
3 |
Nimellistaajuus |
Hz |
50 |
|
4 |
Nimellisoikosulku{0}}katkaisuvirta (kelvollinen arvo) |
kA |
20,25,31.5,40 |
|
5 |
Nimellinen kypsä vakaa virta (huippuarvo) |
kA |
20,25,31.5,40 |
|
6 |
Nimellisoikosulku{0}}virtakytkin (huippuarvo) |
kA |
40,50,80,100 |
|
7 |
Nimellishuippuarvon toleranssivirta (huippuarvo) |
kA |
40,50,80,100 |
|
8 |
Nimellistehotaajuustoleranssijännite |
kV |
42/1min-Inter-polaarinen polaarisuus maahan; 48/1min-väli-murtuma |
|
9 |
Nimellinen salamaniskunsietojännite |
kV |
75-Inter-polaarinen polaarinen maahan; 85-Inter-murtuma |
|
10 |
Nimellisoikosulku-viime kerralla |
S |
4 |
|
13 |
Nimelliskapasitanssiryhmät katkaisevat virran |
A |
630 |
|
14 |
Nimellinen peräkkäinen kapasitanssiryhmän katkaisuvirta |
A |
400 |
|
15 |
Nimellisoikosulku{0}}katkaisuvirran ajat |
aika |
30 |
|
16 |
Mekaaninen käyttöikä |
aika |
10000 |
Rakenteen ominaisuudet
- Tämä kytkinlaite on kotelometalli{0}}suljettu rakenne. Kansallisen standardin GB3906 ja kansainvälisen standardinIEC298 mukaisesti suojausaste IP2X. Metalli{6}}suljettu rakenne estää tehokkaasti tunkeilijoiden ja ihmiskehon aiheuttamia oikosulkuvikoja koskettamasta sähkö- ja toimintakomponentteja.
- Kaapissa on kaksi rakennetta: (1) teräskulmahitsaus (2) poikkileikkaustangon kokoonpano. Kaapin sisällä on tilat katkaisijalle, väyläkiskoille, kaapeleille ja releille. Rautalevyt erottavat jokaisen huoneen.
Katkaisuhuone on kaapin alaosassa paineenalennuskanavalla. Jos sisällä on valokaari, kaasun paine voidaan vapauttaa kanavan kautta.
Bussibaarihuone on kaapin yläosassa. Näitä linjoja tukevat epikote-eristeet (suurempi tai yhtä suuri kuin 8000N). Päävirtakisko on kytketty ylemmän eristyskytkimen liittimiin.
Kaapelihuone on kaapin alaosassa. Kaapelit kiinnitetään telineisiin. Tämä huone toimii kommunikaattorina, kun pääyhteyslinja on suunniteltu viestintä-suuntautuneeksi.
- Mitään eristyslevyjä (tai yhdistelmäeristettä) ei käytetä. Kun ilmaneristeen välinen etäisyys napaisesta napaan tai napasta maahan on pienempi tai yhtä suuri kuin 125 mm, käytetään posliinisia tukieristeitä (suurempi tai yhtä suuri kuin 8000N). Kaikki nämä takaavat korkeamman eristyksen intensiteetin ja vakauden.
- Katkaisijat, sekä ylemmät että alemmat eristyskytkimet, maadoituskytkimet ja ovien väliset lukitusmekanismit käyttävät pakotettua mekaanista lukitustilaa täyttääkseen "viiden{0}} eston vaatimuksen".
- Kaksinkertainen huolto, ei seinien äärellä. Toisten komponenttien tarkastus, toimintamekaniikan/lukkojen/vaihteiston osien/katkaisijoiden huolto on edessä. Vaikka väylän ja kaapelihuoneiden huolto on takana. Kaapin sisällä on valaistus havainnointia varten. Ovien alla maadoitettavat kuparikiskot ovat samansuuntaisia kaapin leveyden kanssa.
Tuote täyttää tiukat ehdot I. käyttökelpoinen toistuvan jäätymisen ja vähäisen lian yhteydessä.
Kojeiston tyypillisen kaavion rakenne ja kokonaismitta
| 1. linja-auton baarihuone | 2. paineenpoistokanava | 3. metrin huone |
| 4. yhdistetty kytkinhuone | 5. manuaalinen käyttö ja lukitusmekaniikka | 6. pääkytkinhuone |
| 7. sähkömagneettinen tai jousimekaniikka | 8. maadoituskiskot | 9. kaapelihuone |
