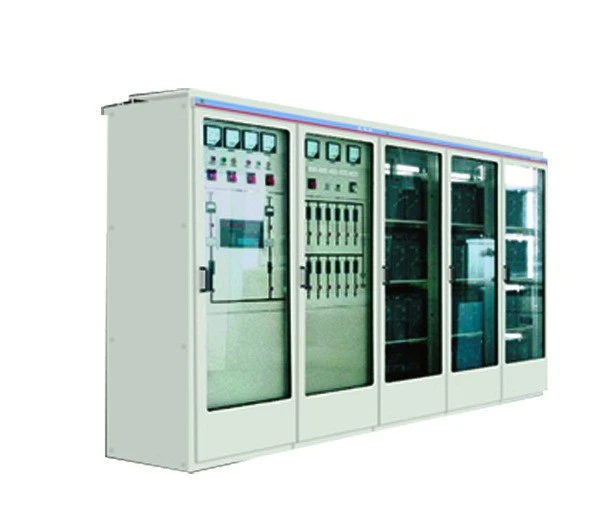

GZDW-sarjan tasavirtaPowerSupplyakun latauskaappi
Tuotteen esittely
We Worldwide Electric Stock Co., Ltd (jäljempänä Worldwide Electric) on tieteen ja teknologian osakeyhtiö, joka yhdistää tieteellisen tutkimuksen ja kehityksen, tuotannon ja myynnin sekä tekniset palvelut.Olemme akkulatauskaappien valmistaja. Akkulatauskaappi (mukaan lukien katkaisijan kytkeminen, varakennon lataus, toisen silmukan instrumentit ja muut pienjännitelaitteet), jota käytetään Kiinassa tällä hetkellä 35kv, 220kv ja 110kv jänniteluokkien voimalaitoksessa, hydrostaatiossa ja sähköasemassa, useimmat ottavat käyttöön vaihesyöttö- tai kyllästystekniikkaa ja laitteen suorituskykyä. Edellä mainituilla teholähteillä on monia haittoja, eivätkä ne pysty täyttämään nopeasti kehittyvän energiatekniikan vaatimuksia. Korkeataajuisen kytkinsyötön etuna on pieni tilavuus, keveys, korkea hyötysuhde, melko alhainen lähtöaalto, nopea modaalinen vaste, korkea ohjaustarkkuus ja moduulin lisäteho, ja trendi on, että korkean taajuuden kytkinsyöttö korvaa vaihesyötön vähitellen. Erityisesti tehoelektroniikkatekniikan nopean kehityksen sekä tehon ja laitteiden valmistuksen parantuessa korkeataajuisen kytkinsyötön luotettavuus ja sovellusalue ovat paljon parempia kuin vaihesyötön ja kyllästyssyötön.
Sovellus
Tämä tuote täyttää GB/T8456-1996 "pienjännitteisen tasavirtakytkimen" vaatimukset.
Tämän tuotteen latausyksikkö voi olla{0}}korkeataajuinen latausmoduuli ja vaiheohjattu laturi.
Tämän tuotteen mikro-ohjain voi olla PLC-ohjaintyyppiä ja SCM-tyyppiä.
GZDW-sarjan DC-virtalähdepaneeli soveltuu 10kv - 500kv sähköasemalle, voimalaitokselle, korkeille rakennuksille, asuinalueen jakeluhuoneelle ja pienelle-omavaraiselle voimalaitokselle, korkeajännitekytkimenä, relesuojana, automaattisten laitteiden käyttönä, ohjaussyötön ja onnettomuusverkkovalaistuksena. Sitä voidaan soveltaa myös muihin tilanteisiin, joissa tarvitaan tasavirtalähdettä.
Ehtoja sovellettu
Ympäristön lämpötila: -10 asteesta +45 asteeseen
Korkeus merenpinnan yläpuolella: Alle tai yhtä suuri kuin 2400 m
Suhteellinen kosteus: päivittäinen keskiarvo Alle tai yhtä suuri kuin 95 % kuukausittainen keskiarvo Alle tai yhtä suuri kuin 90 %
Maanjäristyksen magnitudi pienempi tai yhtä suuri kuin 8
Ei tulipalo-, räjähdysvaaraa, vakavaa saastumista, kemiallista eroosiota tai vakavaa maanjäristystä.

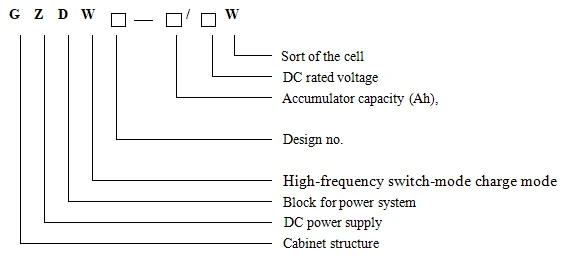

Tyypin merkitys
Huomautus:
solutyypit:
C: superkorkea-taajuus Cd-Ni-solu;
G: korkea-suurennus Cd-Ni-kenno;
Z: keskikokoinen- suurennus Cd-Ni-kenno;
F: anti-happolyijyhappokenno;
M: vapautettu ylläpidosta lyijyhappokenno.
Tekniset parametrit
- AC-tulovirtalähteet ovat kaksipiiriisiä kolmi{0}}vaiheen neljän-linjan pääsyöttöä ja varasyöttöä. Nimellistulojännite: kolmi-vaiheinen vaihtovirta neljä-linjaa 380V±10%, taajuus 50Hz±5%.
- Salamansuojaus: yli 2000: 1.
- Nimellislähtö DC-jännite: 110V, 220V.
- Nimellislähtövirta: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 400A, 400A
- Toissijaisen kennon nimelliskapasiteetti: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 1000Ah, 38Ah, 300Ah, 200Ah.
- Järjestelmän kapasiteetti: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 20300Ah
- Laitteen täydellinen melu:<55dB.
- Toimintatila: jatkuva toiminta.
Kolmen solutyypin tekniset parametrit:
|
Solujen lajittelu Tekninen{0}}parametri Tuotteen nimi |
Kiinteä anti-happolyijyhappokenno GF |
Cd-Ni toissijainen solu |
Suljettu lyijyakku MF/GM |
||
|
Super korkea GNC |
Korkea GNC |
Keskikokoinen GNC |
|||
|
Nimellisjännite |
2V |
1.2V |
1.2V |
1.2V |
2V |
|
Purkauksen suurennus |
Pienempi tai yhtä suuri kuin 1C |
Suurempi tai yhtä suuri kuin 6C |
3C-6C |
1C-3C |
＜3C |
|
Tasoittaa latausjännitettä |
2.4V |
1.55V |
1.55V |
1.55V |
2.35V |
|
Kelluva latausjännite |
2.30V |
1.4V |
1.4V |
1.4V |
2.25V |
|
Purkaus ylijännite |
1.75V |
1V |
1V |
1V |
1.85V |
Suorituskykylatausmoduulin ominaisuudet
Tmoduulin tekninen indeksi240D05A
|
Tuote |
Indeksi |
Testi kunto |
||
|
Min |
Edustava arvo |
Max |
||
|
Tulojännitealue (VAC) |
300 |
380 |
456 |
Lähtö 240ADC, täysi kuorma |
|
Säädettävä lähtöalue (VDC) |
180 |
230 |
300 |
Tulo 380DAC, täysi kuorma |
|
Stabiloitu jännitteen tarkkuus |
0.01% |
0.5% |
Lähtö 198-286VDC, 20-100% kuorma, tulo 300-456VAC |
|
|
Stabiloitu virran tarkkuus |
0.08% |
0.5% |
Lähtö 198-286VDC, 20-100% kuorma, tulo 300-456VAC |
|
|
Dynaaminen vaikutus |
12 uS |
50 uS |
100 uS |
Nimellisteho 20-75 % kuorman hyppy |
|
Laturin tehokkuus |
88% |
90% |
91% |
Lähtö 300V, 5A |
|
Suurin kuultava melu (dB) |
50 |
60 |
Täysi kuorma, ympäristömelu 40dB |
|
|
Varastointilämpötila ( astetta ) |
-40 |
35 |
60 |
|
|
Käyttöympäristön lämpötila ( astetta ) |
-15 |
25 |
45 |
Lähtö 240V, 20A |
|
Laajataajuinen hajakohina (mV) |
18 |
25 |
40 |
Nimellistulo ja lähtö, vastuskuorma |
|
Hajamelun huippu (mV) |
100 |
300 |
400 |
Nimellistulo ja lähtö, vastuskuorma |
|
Rinnakkaisen epäsymmetrisen virran aste |
±0.5% |
±2% |
±5% |
Nimellistulo ja -lähtö, tarkkaile tasapainovirtaa |
|
Käynnistysviive (sekunti) |
1 |
2 |
3 |
|
|
Aaltoilutekijä |
0,01 % - 0,1 % |
Taajuusleveys 0-20MHz |
||
|
Dielektrinen lujuus |
1500VAC 50Hz |
Aika 1 minuutti, vuotovirta 10mA |
||
|
Sisäpatterin lämpötilan nousu |
Vähemmän tai yhtä suuri kuin 25 astetta |
Ympäristön lämpötila 45 astetta |
||
|
Kuormaluokka |
Jatkuva toiminta, kunⅠluokka (100%) nimellislähtövirta |
Kelluvalla latausjännitealueella |
||
|
Automaattinen virranrajoitusominaisuus |
Lähtövirta ylittää 112 % nimellisvirrasta |
Jatkuva tehosuojaus, lähtövirta ei kasva ja tasajännite laskee. |
||
|
Tulon ylijännitesuoja |
Tulojännitteen asetusarvo (456±5VAC), sulkee tasasuuntaajan automaattisesti. Salamaniskun transientti ylijännite ottaa käyttöön HARRISin erityisen salamansammuttimen elementeille. |
Palaa automaattisesti, kun jännite on normaali. Ylijännitearvo voidaan asettaa (asettaa, kun lähtö ei ole-kuormitettu) |
||
|
Ulostulon ylijännitesuoja |
Lopettaa automaattisesti lähdön, kun lähtöjännite ylittää 328±3VDC laitteen vaurioitumisen välttämiseksi. |
Palaa automaattisesti, kun jännite on pienempi kuin ylijännitearvo. Ylijännitearvo voidaan asettaa. |
||
|
Lähdön oikosulkusuojausominaisuus |
Kaikissa tulojännitteissä, lähtöjännitteissä ja kuormitusolosuhteissa lähtö oikosuluu vian vuoksi. |
Palaa automaattisesti normaaliin toimintaan vianmäärityksen jälkeen. |
||
Hkorkeataajuinen kytkinteho DC-järjestelmä verrattuna normaalitehoiseen tasavirtajärjestelmään
|
Eräänlainen laturi |
Normaalitehoinen tasavirtajärjestelmä |
HXT-latausyksikkö suurtaajuuskytkinteho |
|
Tekninen parametri |
||
|
Tuotteen nimi |
||
|
Stabiloitu jännitteen tarkkuus |
pienempi tai yhtä suuri kuin ±2 % |
Vähemmän tai yhtä suuri kuin ±0,1 % |
|
Stabiloitu virran tarkkuus |
pienempi tai yhtä suuri kuin ±1 % |
Vähemmän tai yhtä suuri kuin ±0,5 % |
|
Aaltoilutekijä |
pienempi tai yhtä suuri kuin ±2 % |
Vähemmän tai yhtä suuri kuin ±0,1 % |
|
Tarjonnan vaikutus |
pienempi tai yhtä suuri kuin 2 % |
0.05% |
|
Tehokkuus |
>75% |
>90% |
|
Melu |
<55dB |
<55dB |
|
Harmoninen |
Ei häiriöitä |
Ei häiriöitä |
|
Solunhallintatoiminto |
Tavallinen |
Täydellinen |
Gyleinen
Korkeataajuinen latausmoduuli ottaa käyttöön kolmi-vaiheen kolmen-linjan tasapainotulon ilman, että keskijohtimen virta katoaa. AC-tuloliittimessä on otettu käyttöön edistynyt huipunvaimennin ja EMI-suodatinpiiri. Ottaa MOFEI pääelementiksi, ottamalla käyttöön PWM PDM-korkeataajuinen tekniikka ja AC／DC → DC／AC → AC／DC -muunnos, jossa on autonominen virran tasaus N+1 redundantin varmuuskopioinnin suorittamiseksi. Sähkölämmityspistoke voidaan ottaa käyttöön, eikä sitä tarvitse säätää viimeistelyn jälkeen.
