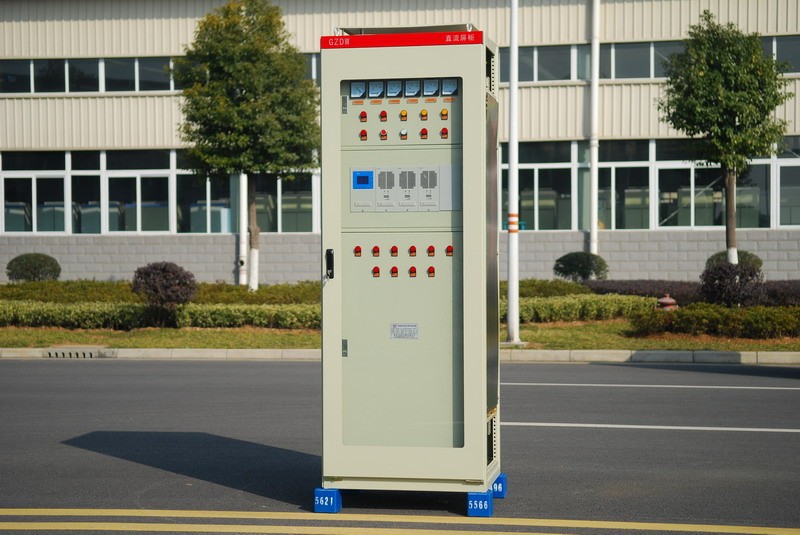

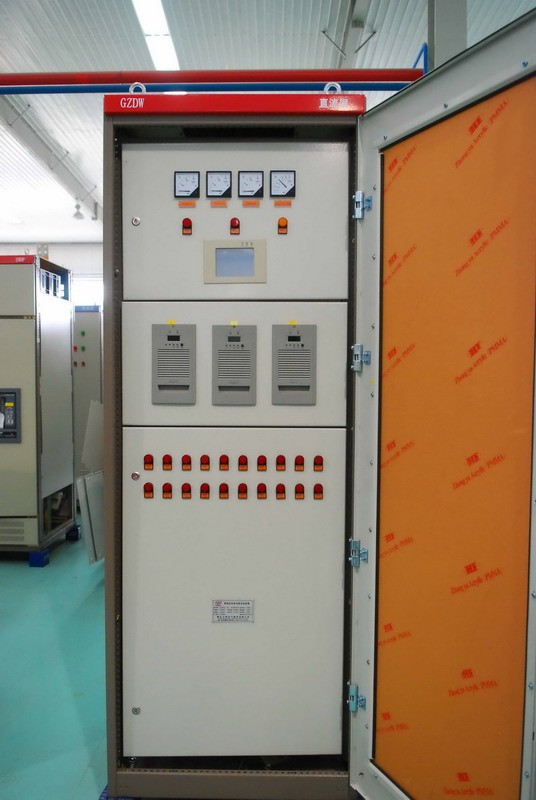

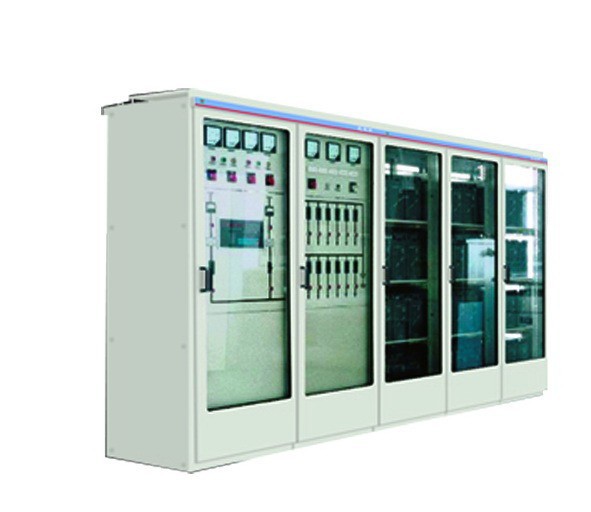

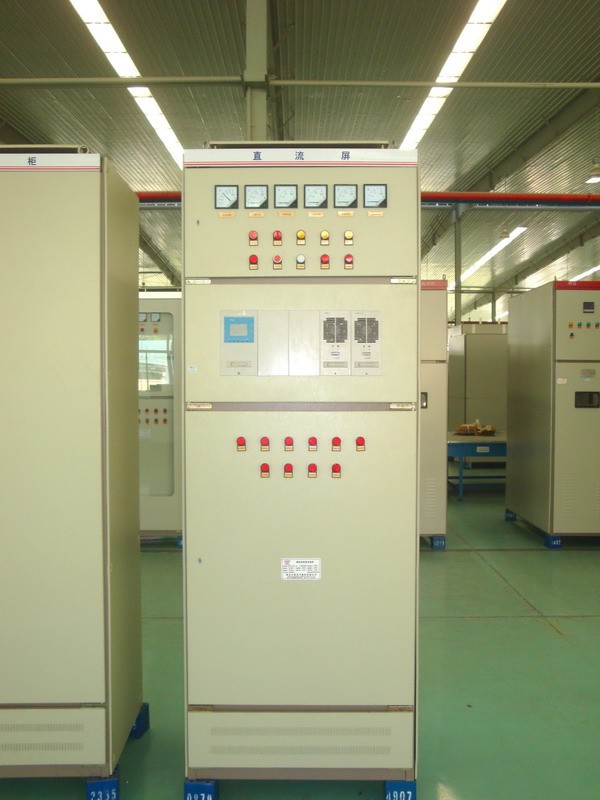

Virtalähdepaneeli

GZDW-sarjan tasavirtaPowerSupplyPanel

1. Esipuhe

Tasavirtalähdepaneelia-käytetään katkaisijoiden käyttämiseen, vara-akkujen lataamiseen ja virran syöttämiseen toisioinstrumentteihin ja muihin-pienjännitelaitteisiin-, joita käytetään laajalti voimalaitoksissa, vesivoimaloissa ja sähköasemissa, joiden jännitetasot ovat 35 kV, 110 kV ja 220 kV kaikkialla Kiinassa.

Perinteisesti useimmat näistä järjestelmistä ovat käyttäneet vaiheohjattuja tai kyllästyviä virtalähteitä, joita rajoittavat vanhentuneet tekniikat ja komponenttien suorituskyky. Tällaisilla järjestelmillä on lukuisia haittoja, eivätkä ne enää pysty vastaamaan nykyaikaisen sähkötekniikan kasvaviin vaatimuksiin.

Korkeataajuiset kytkentävirtalähteet tarjoavat kuitenkin merkittäviä etuja, kuten kompaktin koon, keveyden, korkean hyötysuhteen, alhaisen lähdön aaltoilun, nopean dynaamisen vasteen, suuren ohjaustarkkuuden ja modulaarisen skaalautuvuuden. Tehoelektroniikan ja valmistustekniikan nopean kehityksen myötä suurtaajuisista kytkentävirtalähteistä on tullut paljon luotettavampia ja monipuolisempia kuin perinteisistä vaiheohjatuista-tai kyllästetyistä virtalähteistä, ja niistä on vähitellen tulossa alan standardi.

2. Käyttöalue

GZDW-sarjan tasavirtalähdepaneeli soveltuu käytettäväksi sähköasemissa (10 kV - 500 kV), voimalaitoksissa, korkeissa-kerrostaloissa, asuintaloissa ja pienissä itsenäisissä voimalaitoksissa. Se tarjoaa tasavirtaa korkea-jännitekytkintoimintoihin, releen suojaukseen, automaattisiin ohjauslaitteisiin ja hätävalaistusjärjestelmiin. Sitä voidaan käyttää myös kaikissa muissa skenaarioissa, jotka vaativat vakaata tasavirtaa.

Tämä tuote on kansallisen standardin GB/T 8456-1996 "Low Voltage DC Switchgear" mukainen.

Latausyksikköön voidaan käyttää joko korkea-taajuista latausmoduulia tai vaihe-ohjattua laturia, kun taas ohjausjärjestelmä voidaan konfiguroida joko PLC--pohjaisella ohjaimella tai yhden-sirun mikro-ohjaimella (SCM).

3. Useehdot

Ympäristön lämpötila: -10 asteesta +45 asteeseen

Korkeus merenpinnan yläpuolella: Alle tai yhtä suuri kuin 2400 m

Suhteellinen kosteus: päivittäinen keskiarvo Alle tai yhtä suuri kuin 95 % kuukausittainen keskiarvo Alle tai yhtä suuri kuin 90 %

Maanjäristyksen magnitudi pienempi tai yhtä suuri kuin 8

Ei tulipalo-, räjähdysvaaraa, vakavaa saastumista, kemiallista eroosiota tai vakavaa maanjäristystä.

4. Type merkitys

5. Ttekniset parametrit

• AC-tulovirtalähteet ovat kaksipiiriisiä kolmi{0}}vaiheen neljän-linjan pääsyöttöä ja varasyöttöä. Nimellistulojännite: kolmi-vaiheinen vaihtovirta neljä-linjaa 380V±10%, taajuus 50Hz±5%.
• Salamansuojaus: yli 2000: 1.
• Nimellislähtö DC-jännite: 110V, 220V.
• Nimellislähtövirta: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 400A, 400A
• Toissijaisen kennon nimelliskapasiteetti: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 1000Ah, 38Ah, 300Ah, 200Ah.
• Järjestelmän kapasiteetti: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 20300Ah
• Laitteen täydellinen melu:<55dB.
• Toimintatila: jatkuva toiminta.

Kolmen tyyppisten solujen tekniset parametrit:

1. Yleistä

Korkeataajuinen latausmoduuli ottaa käyttöön kolmi-vaiheen kolmen-linjan tasapainotulon ilman, että keskijohtimen virta katoaa. AC-tuloliittimessä on otettu käyttöön edistynyt huipunvaimennin ja EMI-suodatinpiiri. Ottaa MOFEI pääelementiksi, ottamalla käyttöön PWM PDM-korkeataajuinen tekniikka ja AC／DC → DC／AC → AC／DC -muunnos, jossa on autonominen virran tasaus N+1 redundantin varmuuskopioinnin suorittamiseksi. Sähkölämmityspistoke voidaan ottaa käyttöön, eikä sitä tarvitse säätää viimeistelyn jälkeen.

2. Suorituskykysähkövoiman ominaisuudetmoduuli

a. Vakio yhden moduulin rakenne

Sähkötehomoduulissa on vakiona yksi moduulirakenne, jolla on pieni tilavuus ja kevyt paino. Sen sähkömekaaninen rakenne (älykäs viileä tuuli: pyörimisnopeus voi itse-säätää eri lämpötilan ja kuormituksen mukaan moottorin käyttöiän pidentämiseksi) muuttuu itse järjestelmäksi, joka voi täyttää erityyppisten tasavirtakaappien vaatimukset. Pääsilmukan johtoliittimet ottavat käyttöön uudentyyppisen Amerikan sähköpistokkeen, jolla on erinomainen yhteensopivuus, kun ne sovitetaan suhteelliseen teolliseen valmistukseen ja ne voidaan suunnitella asiakkaan vaatimusten mukaan.

b. Otetaan käyttöön kaksi-viritettyä ympärivirtasuojauspiiriä-

Ensisijainen ehto sille, kuinka suurtaajuuskytkintehoa voidaan käyttää laajasti sähkövoimateollisuudessa, on korkea indeksi, lisäksi toimintavarmuus on avainasemassa. Itse kytkintehossa esiintyvät ongelmat, kuten muuntajan esijännite ja käänteinen siltavarren suora kytkentä ja niin edelleen, ovat tärkeitä tekijöitä, jotka vaikuttavat kytkintehon luotettavuuteen. Ongelmien ratkaisemiseksi yrityksemme luo alun perin kaksi-haaravirtasuojauspiirin, jolla voidaan välttää yllä mainitut puutteet varmistaakseen moduulin vakauden joissakin transienttiprosesseissa (kuten hyppy, oikosulku, muuntajan ylikuumeneminen, parametrien ryömintä ja niin edelleen), ja siten poistaa korkeataajuisen kytkimen tehon epävakaat puolet.

c. Trinuclear+itse omaksuva PWM-tasausvirran ohjaus

Sähkötehomoduulin ohjauksessa käytetään kaksoisjänniterenkaita (lähtöjännite, induktanssijännite) ja huippuvirtarenkaan kolmen-renkaan syöttöjärjestelmä, jolla on korkea dynaaminen vastenopeus ja järjestelmän vakaus. Sillä välin otettiin käyttöön kaksinkertainen tasausvirran ohjaus moduulin tasausvirran ongelman ratkaisemiseksi N+1-järjestelmässä, eli yksittäinen moduuli itse ottaa käyttöön PWM-tasausvirransäädön (epäsymmetriavirran aste Vähemmän tai yhtä suuri kuin 3%). Kaksi tasausvirtaa syöttävät toisiaan kuormitustilanteen mukaan ja sähkötehomoduulia voidaan ohjata keskusvalvontajärjestelmällä (tai moduulisovittimella) ja lähdön asetusarvolla. Lisäksi he voivat palvella itsenäisesti asiakkaan asettamassa itseohjautuvassa tilassa varmistaakseen järjestelmän toiminnan.

d. AC-tuloalue on jopa 260VAC-456VAC. Toimiva alueella monimutkaisella virtalähteellä, joka on Kiinan olosuhteiden mukainen. Useita alijännite- ja ylijännitesuojauksia on otettu käyttöön. Ulostulon ylijännitteen arvon voi asettaa asiakas itse varmistaakseen toisiokennon turvallisuuden.

e. Erinomaisilla ominaisuuksilla: kevyt paino, korkea hyötysuhde ja pieni tilavuus.

f. Elementit ja koko laite ovat läpäisseet tiukan kokeen ja arvoituksen. Yli 90 % tehomoduuleissa käytetyistä elementeistä on ulkomaisia ​​merkkituotteita, kuten: IR, HARRIt, HP, SGS, TDK, RUBYCON ja niin ei, ja ne oli suojattu tiukkojen teollisuusstandardien mukaisesti. Kaikki valmiit laitteet oli vanhennettu korkeassa lämpötilassa täydellä kuormalla 48 tuntia tuotteiden laadun varmistamiseksi.

3. Tmoduulin tekninen indeksi240D05A

4. Hkorkeataajuinen kytkinteho DC-järjestelmä verrattuna normaalitehoiseen tasavirtajärjestelmään
