Johdanto

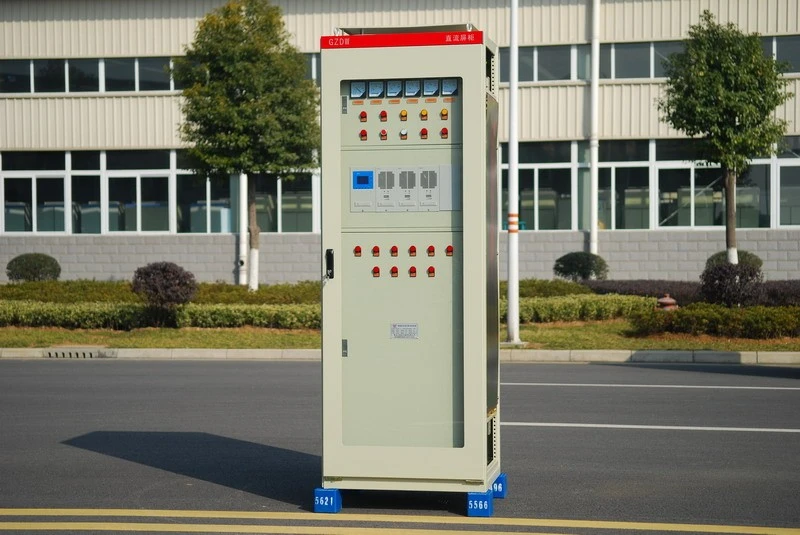

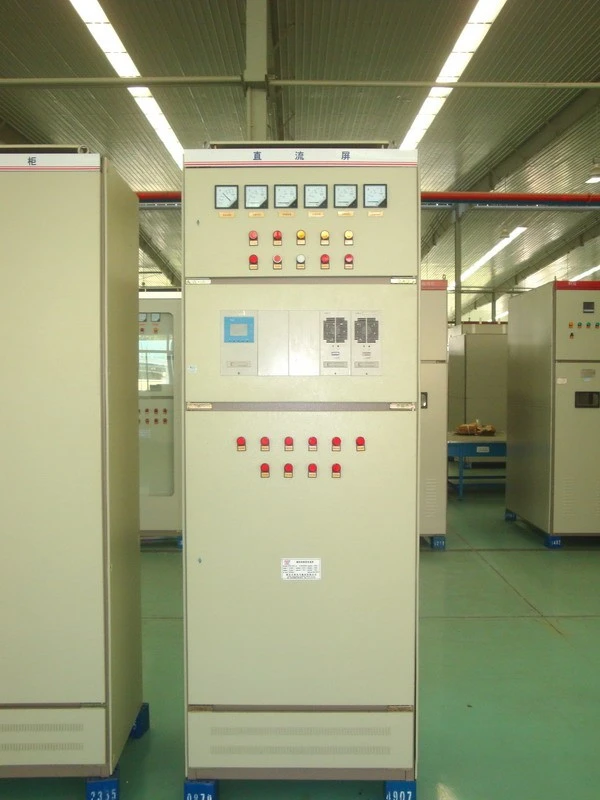

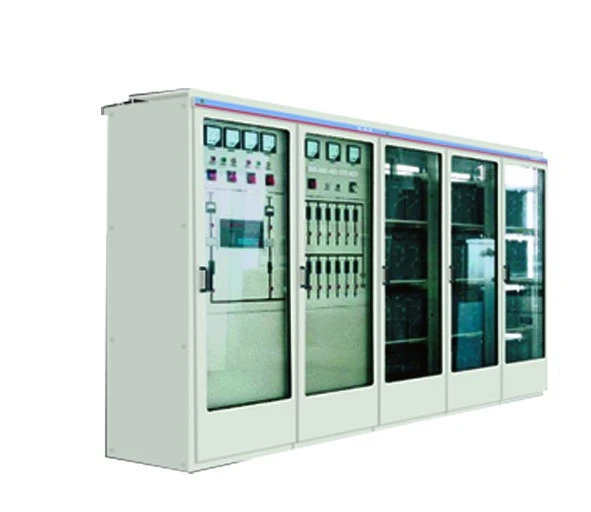

GZDW-sarjan tasavirtalaturikaappi soveltuu 10kv-500kv sähköasemalle, voimalaitokselle, korkeille rakennuksille, asuinalueen jakeluhuoneelle ja pienelle -omavaraiselle voimalaitokselle korkeajännitekytkimenä, relesuojana, automaattisten laitteiden ohjauksessa, ohjaussyötössä ja onnettomuusverkkovalaistuksessa. Sitä voidaan soveltaa myös muihin tilanteisiin, joissa tarvitaan tasavirtalähdettä.

Etu

DC-laturikaapissa on monia haittoja, eivätkä ne täytä nopeasti kehittyvän energiatekniikan vaatimuksia. Korkean Erityisesti tehoelektroniikkatekniikan nopean kehityksen sekä tehon ja laitteiden valmistuksen parantuessa korkeataajuisen kytkinsyötön luotettavuus ja sovellusalue ovat paljon parempia kuin vaihesyötön ja kyllästyssyötön.

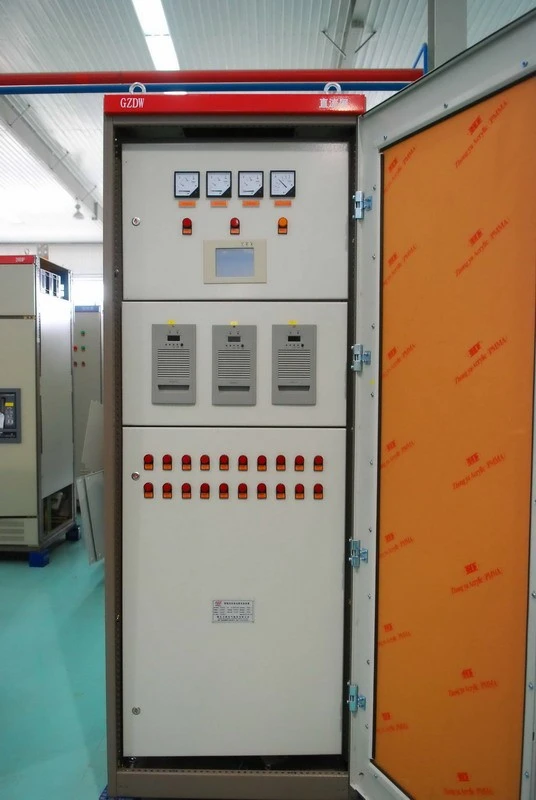

GZDW-1

Ehtoja sovellettu

Ympäristön lämpötila: -10 asteesta +45 asteeseen

Korkeus merenpinnan yläpuolella: Alle tai yhtä suuri kuin 2400 m

Suhteellinen kosteus: päivittäinen keskiarvo Alle tai yhtä suuri kuin 95 % kuukausittainen keskiarvo Alle tai yhtä suuri kuin 90 %

Maanjäristyksen magnitudi pienempi tai yhtä suuri kuin 8

Ei tulipalo-, räjähdysvaaraa, vakavaa saastumista, kemiallista eroosiota tai vakavaa maanjäristystä.

Tekniset parametrit

AC-tulovirtalähteet ovat kaksipiiriisiä kolmi{0}}vaiheen neljän-linjan pääsyöttöä ja varasyöttöä. Nimellistulojännite: kolmi-vaiheinen vaihtovirta neljä-linjaa 380V±10%, taajuus 50Hz±5%.

Salamansuojaus: yli 2000: 1.

Nimellislähtö DC-jännite: 110V, 220V.

Nimellislähtövirta: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 400A, 400A

Toissijaisen kennon nimelliskapasiteetti: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 1000Ah, 38Ah, 300Ah, 200Ah.

Järjestelmän kapasiteetti: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 20300Ah

Laitteen täydellinen melu:<55dB.

Toimintatila: jatkuva toiminta.

Suorituskykylatausmoduulin ominaisuudet

Kolmen solutyypin tekniset parametrit:

Tmoduulin tekninen indeksi240D05A

Tuote	Indeksi			Testi kunto
Tuote	Min	Edustava arvo	Max	Testi kunto
Tulojännitealue (VAC)	300	380	456	Lähtö 240ADC, täysi kuorma
Säädettävä lähtöalue (VDC)	180	230	300	Tulo 380DAC, täysi kuorma
Stabiloitu jännitteen tarkkuus		0.01%	0.5%	Lähtö 198-286VDC, 20-100% kuorma, tulo 300-456VAC
Stabiloitu virran tarkkuus		0.08%	0.5%	Lähtö 198-286VDC, 20-100% kuorma, tulo 300-456VAC
Dynaaminen vaikutus	12 uS	50 uS	100 uS	Nimellisteho 20-75 % kuorman hyppy
Laturin tehokkuus	88%	90%	91%	Lähtö 300V, 5A
Suurin kuultava melu (dB)		50	60	Täysi kuorma, ympäristömelu 40dB
Varastointilämpötila ( astetta )	-40	35	60
Käyttöympäristön lämpötila ( astetta )	-15	25	45	Lähtö 240V, 20A
Laajataajuinen hajakohina (mV)	18	25	40	Nimellistulo ja lähtö, vastuskuorma
Hajamelun huippu (mV)	100	300	400	Nimellistulo ja lähtö, vastuskuorma
Rinnakkaisen epäsymmetrisen virran aste	±0.5%	±2%	±5%	Nimellistulo ja -lähtö, tarkkaile tasapainovirtaa
Käynnistysviive (sekunti)	1	2	3
Aaltoilutekijä	0,01 % - 0,1 %			Taajuusleveys 0-20MHz
Dielektrinen lujuus	1500VAC 50Hz			Aika 1 minuutti, vuotovirta 10mA
Sisäpatterin lämpötilan nousu	Vähemmän tai yhtä suuri kuin 25 astetta			Ympäristön lämpötila 45 astetta
Kuormaluokka	Jatkuva toiminta, kunⅠluokka (100%) nimellislähtövirta			Kelluvalla latausjännitealueella
Automaattinen virranrajoitusominaisuus	Lähtövirta ylittää 112 % nimellisvirrasta			Jatkuva tehosuojaus, lähtövirta ei kasva ja tasajännite laskee.
Tulon ylijännitesuoja	Tulojännitteen asetusarvo (456±5VAC), sulkee tasasuuntaajan automaattisesti. Salamaniskun transientti ylijännite ottaa käyttöön HARRISin erityisen salamansammuttimen elementeille.			Palaa automaattisesti, kun jännite on normaali. Ylijännitearvo voidaan asettaa (asettaa, kun lähtö ei ole-kuormitettu)
Ulostulon ylijännitesuoja	Lopettaa automaattisesti lähdön, kun lähtöjännite ylittää 328±3VDC laitteen vaurioitumisen välttämiseksi.			Palaa automaattisesti, kun jännite on pienempi kuin ylijännitearvo. Ylijännitearvo voidaan asettaa.
Lähdön oikosulkusuojausominaisuus	Kaikissa tulojännitteissä, lähtöjännitteissä ja kuormitusolosuhteissa lähtö oikosuluu vian vuoksi.			Palaa automaattisesti normaaliin toimintaan vianmäärityksen jälkeen.

FAQ

K: 1. Keitä me olemme?

V: Olemme Kiinassa sijaitseva erikoistunut tasavirtalaturikaappien valmistaja. Worldwide Electric Energy Saving Technology Park sijaitsee Xiangyang Cityssä, Hubein maakunnassa - tunnetussa historiallisessa ja kulttuurisessa kaupungissa. Puiston pinta-ala on yli 200 000 neliömetriä, ja sen kokonaisinvestointi on 100 miljoonaa dollaria.

Worldwide Electric syntyi moottorin pehmokäynnistinvalmistajana ja on sittemmin kehittynyt konserniyritykseksi, jolla on johtava asema kolmella päätoimialalla Kiinassa:

Pehmokäynnistinteollisuuden edelläkävijä

Johtava infrapunaa vastaanottavien optoelektronisten komponenttien valmistaja

Avainyritys järjestelmän energiaa säästävien{0}teknologioiden alalla

K: 2. Mitä voimme tarjota?

V: Tuotteet: Korkea-{0}}- ja matalajännitteiset kytkinlaitteet, moottorin pehmokäynnistimet, tehokondensaattoriryhmät, taajuusmuuttajat (VFD:t), tasavirtalaturikaapit ja paljon muuta.

Palvelu: 24/7 online-tuki-myynnin jälkeen.

K: 3. Kuinka pakkaamme tuotteemme?

V: Kaikki tuotteet pakataan tavallisiin vienti{0}}puukoteloihin turvallisen kuljetuksen ja toimituksen varmistamiseksi.
